D673H气动对夹式硬密封蝶阀广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
D673H气动对夹式硬密封蝶阀广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
气动对夹式硬密封蝶阀 产品特点
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
气动对夹式硬密封蝶阀 采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

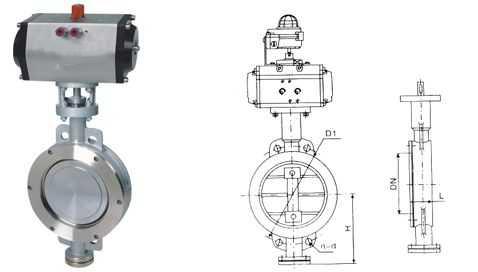

气动对夹式硬密封蝶阀 主要外形尺寸
0.6、1.0MPa外形尺寸
|
公称 |
外形尺寸 |
连接尺寸 |
|||||||
|
L |
H |
D73H/D373H/D673H/D973H |
PN0.6MPa |
PN1.0MPa |
|||||
|
H1 |
A1 |
B1 |
D1 |
Z-d |
D1 |
Z-d |
|||
|
50 |
43 |
112 |
350 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
|
65 |
46 |
115 |
370 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
|
80 |
64 |
120 |
380 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
|
100 |
64 |
138 |
420 |
180 |
200 |
170 |
8-18 |
180 |
8-18 |
|
125 |
70 |
164 |
460 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
|
150 |
76 |
175 |
555 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
|
200 |
89 |
208 |
605 |
270 |
280 |
280 |
12-18 |
295 |
8-22 |
|
250 |
114 |
243 |
680 |
270 |
280 |
335 |
12-22 |
350 |
12-22 |
|
300 |
114 |
283 |
800 |
380 |
420 |
395 |
12-22 |
400 |
12-22 |
|
350 |
127 |
310 |
835 |
380 |
420 |
445 |
16-22 |
460 |
16-22 |
|
400 |
140 |
340 |
915 |
450 |
470 |
495 |
16-22 |
515 |
16-26 |
|
450 |
152 |
380 |
960 |
480 |
490 |
550 |
16-22 |
565 |
20-26 |
|
500 |
152 |
410 |
1020 |
480 |
490 |
600 |
20-22 |
620 |
20-26 |
|
600 |
178 |
470 |
1225 |
480 |
490 |
705 |
20-26 |
725 |
20-30 |
|
700 |
229 |
550 |
1355 |
640 |
660 |
810 |
24-26 |
840 |
24-30 |
|
800 |
241 |
640 |
1470 |
640 |
660 |
902 |
24-30 |
950 |
24-33 |
|
900 |
241 |
710 |
1545 |
750 |
860 |
1020 |
24-30 |
1050 |
28-33 |
|
1000 |
300 |
770 |
1795 |
850 |
900 |
1120 |
28-30 |
1160 |
28-36 |
|
1200 |
360 |
890 |
1965 |
850 |
900 |
1340 |
32-33 |
1380 |
32-39 |
1.6、2.5MPa 外形尺寸
|
公称 |
外形尺寸 |
连接尺寸 |
|||||||
|
L |
H |
D73H/D373H/D673H/D973H |
PN1.6MPa |
PN2.5MPa |
|||||
|
H1 |
A1 |
B1 |
D1 |
Z-d |
D1 |
Z-d |
|||
|
50 |
43 |
112 |
350 |
180 |
200 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
115 |
370 |
180 |
200 |
145 |
4-18 |
145 |
8-18 |
|
80 |
49 |
120 |
380 |
180 |
200 |
160 |
8-18 |
160 |
8-18 |
|
100 |
56 |
138 |
420 |
180 |
200 |
180 |
8-18 |
190 |
8-22 |
|
125 |
64 |
164 |
460 |
180 |
200 |
210 |
8-18 |
220 |
8-26 |
|
150 |
70 |
175 |
555 |
270 |
280 |
240 |
8-22 |
250 |
8-26 |
|
200 |
71 |
208 |
605 |
270 |
280 |
295 |
12-22 |
310 |
12-26 |
|
250 |
76 |
243 |
680 |
270 |
280 |
335 |
12-26 |
370 |
12-30 |
|
300 |
83 |
283 |
825 |
380 |
420 |
410 |
12-26 |
430 |
16-30 |
|
350 |
92 |
310 |
900 |
380 |
420 |
470 |
16-26 |
490 |
16-33 |
|
400 |
102 |
340 |
980 |
450 |
470 |
525 |
16-30 |
550 |
16-36 |
|
450 |
114 |
380 |
1030 |
480 |
490 |
585 |
20-30 |
600 |
20-36 |
|
500 |
127 |
410 |
1105 |
480 |
490 |
650 |
20-33 |
660 |
20-36 |
|
600 |
154 |
470 |
1310 |
480 |
490 |
770 |
20-36 |
770 |
20-39 |
|
700 |
165 |
550 |
1435 |
640 |
660 |
840 |
24-36 |
875 |
24-42 |
|
800 |
190 |
640 |
1605 |
640 |
660 |
950 |
24-39 |
990 |
24-48 |
|
900 |
203 |
710 |
1745 |
750 |
860 |
1050 |
28-39 |
1090 |
28-48 |
|
1000 |
216 |
770 |
1885 |
850 |
900 |
1170 |
28-42 |
1210 |
28-56 |
|
1200 |
254 |
890 |
2105 |
850 |
900 |
1390 |
32-48 |
1420 |
32-56 |
4.0MPa 外形尺寸
|
公称 |
外形尺寸 |
连接尺寸 |
|||||
|
L |
H |
D73H/D373H/D673H/D973H |
PN4.OMPa |
||||
|
H1 |
A1 |
B1 |
D1 |
Z-d |
|||
|
50 |
43 |
112 |
350 |
180 |
200 |
125 |
4-18 |
|
65 |
46 |
115 |
370 |
180 |
200 |
145 |
8-18 |
|
80 |
49 |
120 |
380 |
180 |
200 |
160 |
8-18 |
|
100 |
56 |
138 |
420 |
180 |
200 |
190 |
8-22 |
|
125 |
64 |
164 |
460 |
180 |
200 |
220 |
8-26 |
|
150 |
70 |
175 |
555 |
270 |
280 |
250 |
8-26 |
|
200 |
71 |
208 |
605 |
270 |
280 |
320 |
12-30 |
|
250 |
76 |
243 |
680 |
270 |
280 |
385 |
12-33 |
|
300 |
83 |
283 |
825 |
380 |
420 |
450 |
16-33 |
|
350 |
92 |
310 |
900 |
380 |
420 |
510 |
16-36 |
|
400 |
102 |
340 |
980 |
450 |
470 |
585 |
16-39 |
|
450 |
114 |
380 |
1030 |
480 |
490 |
610 |
20-39 |
|
500 |
127 |
410 |
1105 |
480 |
490 |
670 |
20-42 |
